Sous-titre : Alors que les jeux de barres rectangulaires traditionnels occupent un espace important et présentent des pertes notables dans les sous-stations à ultra haute tension, un jeu de barres tubulaires en cuivre creux, avec une réduction de 40 % de la résistance CA et une amélioration de 60 % de l'efficacité de la dissipation thermique, est en train de devenir tranquillement un moteur clé de la transition énergétique mondiale. Pourquoi ce produit de niche, qui ne représente que 3 % de la demande totale de tubes en cuivre, atteint-il un taux de croissance annuel de 200 % dans le secteur des nouvelles énergies ?
En 2025, la modernisation des infrastructures énergétiques mondiales entraînera une croissance explosive dans le monde. tube de cuivre marché des jeux de barres. Bien que cette catégorie ne représente que 2 à 3 % de la demande totale de tubes en cuivre, son application dans les sous-stations ultra haute tension, les centres de données et les centrales électriques à énergie nouvelle augmente à un rythme de plus de 200 % par an. Par rapport aux jeux de barres rectangulaires traditionnels, la compétitivité de base de barres omnibus en tubes de cuivre réside dans les avantages physiques de leur structure tubulaire creuse : elle augmente la surface du conducteur de 3 à 5 fois, assure une répartition uniforme du courant le long de la paroi du tube, réduit le coefficient d'effet cutané à moins de 0,8 et abaisse la résistance CA de 40 % par rapport aux barres omnibus rectangulaires de même section transversale.
Cette révolution structurelle s’attaque directement aux problèmes de la transmission de courant ultra-élevé. Dans un appareillage de commutation à isolation gazeuse (GIS) de 750 kV, une barre omnibus en tube de cuivre de Φ100 × 5 mm peut transporter un courant de 4 000 A, avec une densité de courant de seulement 2,68 A/mm². En revanche, les jeux de barres rectangulaires équivalents nécessitent plusieurs couches empilées , entraînant une augmentation des pertes de plus de 30 %. Plus important encore, la résistance mécanique des jeux de barres en tubes de cuivre est quatre fois supérieure à celle des jeux de barres rectangulaires. Sous un courant de court-circuit de 50 kA, la travée suspendue atteint 9 mètres et la travée supportée s'étend jusqu'à 13 mètres, réduisant considérablement le besoin de structures en acier pour sous-station.

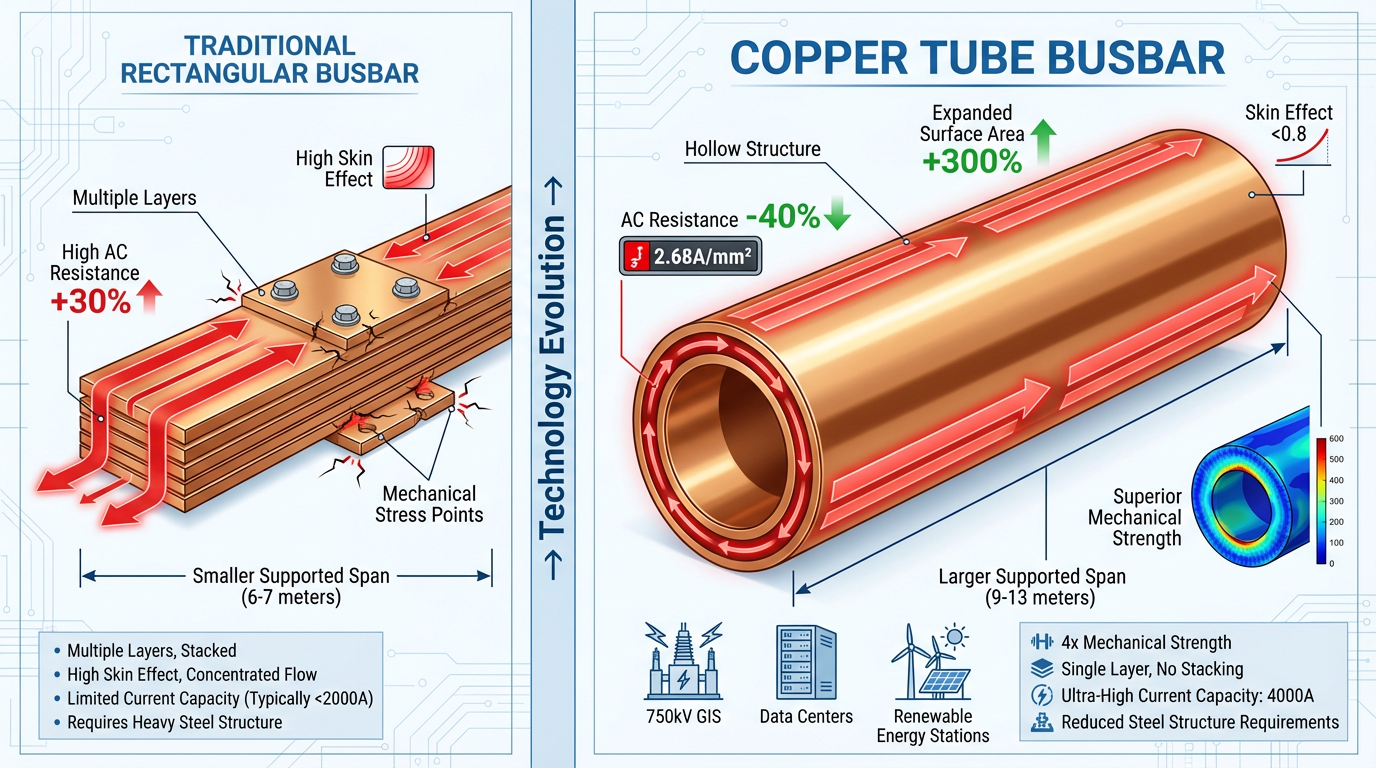

(Cette image a été générée par l'IA.)
Tableau : Comparaison des performances des barres omnibus en tubes de cuivre par rapport aux barres omnibus rectangulaires traditionnelles (2025)
| Dansdicateur de performance | Jeux de barres rectangulaires traditionnels | Barres omnibus en tubes de cuivre | Amélioration |
| Résistance CA | Référence | 40% de réduction | Un saut d'efficacité |
| Efficacité de dissipation thermique | S'appuie sur des dissipateurs thermiques externes | Convection naturelle dans la paroi extérieure optimisée de la cavité intérieure | 60 % d'amélioration |
| Occupation de l'espace | Plusieurs couches empilées occupent un grand espace | Remplacement monotube, structure compacte | 25% d'économies |
| Résistance aux courts-circuits | Sujet à la déformation, nécessite un renforcement | Résistance mécanique augmentée de 4 fois | Une avancée en matière de sécurité |
| Coût d'installation | Connecteurs multiples, construction complexe | Épissage modulaire, temps de travail réduit de moitié | Optimisation économique |
La valeur des jeux de barres en tubes de cuivre est en train d'être redéfinie dans le nouveau secteur de l'énergie. In courant continu ultra haute tension (HVDC), en remplaçant les câbles traditionnels par des jeux de barres en tubes de cuivre entièrement isolés dans les stations de conversion de ± 800 kV, réduit les pertes du système de 18 % et les coûts opérationnels annuels de 4 millions de yuans. Cet avantage est particulièrement prononcé dans le transport longue distance : pour des distances supérieures à 100 kilomètres, l'avantage de résistance des barres omnibus en tubes de cuivre peut réduire le coût total du cycle de vie de plus de 25 %.
Des applications encore plus révolutionnaires émergent dans les centrales électriques à énergie nouvelle. Dans la station de surpression de 330 kV de la base éolienne de Gansu Jiuquan, les barres omnibus en tubes de cuivre fonctionnent de manière stable dans un froid extrême de -40 °C. Leur revêtement résistant aux UV prolonge la durée de vie en extérieur jusqu'à 30 ans, dépassant de loin le cycle de 15 ans des câbles traditionnels. Dans les centrales photovoltaïques, la conception modulaire des jeux de barres en tubes de cuivre augmente l'efficacité de l'installation de 50 %, ce qui les rend particulièrement adaptés aux projets d'énergie distribuée à déploiement rapide.
Le transport ferroviaire est un autre domaine de croissance. Après que la ligne 14 du métro de Shanghai a adopté des barres omnibus en tubes de cuivre de Φ120 × 8 mm, l'efficacité des convertisseurs de traction a augmenté à 98,5 % et la consommation d'énergie des trains a diminué de 7 %. Leur résistance aux vibrations réduit les taux de défaillance des contacts de 90 %, améliorant considérablement la fiabilité opérationnelle. L’expansion de ces scénarios d’application élève les barres omnibus en tubes de cuivre du statut de simples matériaux conducteurs au rang de déterminants essentiels de l’efficacité énergétique du système.
Face au défi de la rareté des ressources en cuivre, l'industrie parvient à « réduire le cuivre et améliorer son efficacité » grâce à l'innovation structurelle. L'utilisation d'un tube en cuivre de Φ28 × 3 mm pour remplacer une tige de cuivre solide de 20 mm réduit la consommation de cuivre de 33 % sous une exigence de courant de 630 A, tout en maintenant la stabilité thermique. Une barre omnibus en tube de cuivre à épaisseur de paroi dégradée développée par une entreprise réduit encore davantage la consommation de matériaux grâce à une conception centrale à paroi mince, réduisant ainsi la consommation de cuivre de 22 % et les coûts de 15 % dans des conditions de 10 kV/3 150 A.
Les technologies de fabrication verte accélèrent également leur application. Le système de refroidissement par eau en boucle fermée de Jiangxi Naile Copper réduit la consommation d'eau dans le processus de production de barres omnibus en tubes de cuivre de 28 mètres cubes par tonne à 16 mètres cubes par tonne, soit une réduction de 43 %. Pendant ce temps, Guangdong Longfeng Precision Copper Tube utilise la technologie Internet industrielle 5G pour construire une usine jumelle numérique, optimisant la consommation d'énergie en temps réel et réduisant de 30 % la consommation d'énergie globale par unité de produit. Ces innovations réduisent non seulement les coûts de production, mais aident également les produits à bénéficier d'exemptions dans le cadre du mécanisme d'ajustement carbone aux frontières (MACB) de l'UE, améliorant ainsi la compétitivité internationale.
Les innovations les plus avant-gardistes se produisent dans le domaine du renseignement. Les barres omnibus intelligentes en tubes de cuivre intégrées à des capteurs à fibre optique peuvent surveiller la température, les contraintes et les décharges partielles en temps réel. Après avoir été déployés dans une entreprise sidérurgique, ils ont atteint un taux de précision de 92 % dans la prévision des pannes d'équipement et ont réduit les temps d'arrêt imprévus de 65 %. Cette transformation intelligente fait passer les barres omnibus en tubes de cuivre du statut de composants conducteurs passifs à celui de nœuds de gestion active de l'énergie.
La technologie des jumeaux numériques amplifie encore cette valeur. En construisant des modèles virtuels de jeux de barres en tubes de cuivre et en simulant leurs performances dans différentes conditions de fonctionnement, les entreprises peuvent fournir des alertes précoces en cas de défauts potentiels. Dans un projet de centre de données, cette maintenance prédictive a réduit les coûts opérationnels de 40 % et augmenté la fiabilité du système à 99,999 %. Avec l'introduction d'algorithmes d'IA, les jeux de barres intelligents en tubes de cuivre peuvent même ajuster automatiquement les paramètres de fonctionnement pour optimiser la distribution de l'efficacité énergétique de l'ensemble du système électrique.
La technologie des jeux de barres en tubes de cuivre de nouvelle génération progresse vers des percées supraconductrices. Le jeu de barres composite cuivre-supraconducteur développé par l'Institut allemand Max Planck permet une transmission de puissance sans résistance à -196 °C dans l'azote liquide, augmentant ainsi la densité de courant de cinq fois. Bien que coûteux, il présente un potentiel d’application dans des scénarios spécifiques à forte valeur ajoutée. Une innovation plus pratique est le matériau composite aluminium-carbure de silicium, qui a une conductivité thermique 1,5 fois supérieure à celle du cuivre et ne représente qu'un tiers de son poids, et qui est déjà testé dans certaines nouvelles applications énergétiques.
L'intégration du système est une autre direction clé. Le département énergie de Tesla a développé un jeu de barres intégré de « conduction de refroidissement » qui combine les fonctions de dissipation thermique et de transmission de puissance, réduisant ainsi le volume des piles de suralimentation des véhicules électriques de 40 % et augmentant l'efficacité de la charge de 30 %. Cette intégration interfonctionnelle représente l'orientation future des barres omnibus en tubes de cuivre : elles ne sont plus des composants conducteurs à fonction unique mais des supports essentiels de solutions énergétiques complètes.
La montée de barres omnibus en tubes de cuivre représente une révolution tranquille dans le secteur des infrastructures énergétiques : alors que l’attention de l’industrie se concentre sur des technologies phares comme le photovoltaïque et l’énergie éolienne, ce créneau apparemment traditionnel élève tranquillement l’efficacité de base de l’ensemble du système énergétique grâce à la science des matériaux et à l’innovation structurelle. Au cours des cinq prochaines années, à mesure que la transition énergétique mondiale s'accélère, le marché des jeux de barres en tubes de cuivre maintiendra un taux de croissance annuel de plus de 25 %, devenant ainsi le point de croissance des bénéfices le plus prometteur dans l'industrie des tubes en cuivre.
Pour les entreprises, la clé de la concurrence ne réside plus uniquement dans le contrôle des coûts mais dans la capacité à fournir des solutions système intégrant innovation matérielle , gestion intelligente , et scénarios d'application profondément pour fournir des solutions d’amélioration de l’efficacité énergétique de bout en bout. Comme l'a déclaré un expert du secteur : « Les futurs gagnants ne seront pas les entreprises vendant des tubes en cuivre, mais les entreprises vendant « l'efficacité » ».
