Le guide ultime des tubes en cuivre TP2 : propriétés, applications et normes industrielles

Partie 1 : Introduction aux tubes en cuivre PE2

1.1 Définir le cuivre TP2 : la noume de l'industrie

TP2 Cuivre est un cuivre désoxydé au phosphoue avec une teneur élevée en phosphore résiduel. Dans le domaine de la métallurgie, il est classé selon la norme chinoise GB/T1527 , qui est fonctionnellement équivalent au système reconnu internationalement ASTM C12200 (Cu-DHP) .

Le « P » dans TP2 signifie Phosphore , qui est ajouté pendant le processus de fusion pour éliminer l’oxygène. En « désoxydant » le cuivre, les fabricants créent un matériau nettement plus fiable pour les applications industrielles que le cuivre pur stetard, en particulier lorsque la chaleur et le soudage sont impliqués.

1.2 L'importance : pourquoi le cuivre désoxydé est important

La principale importance du cuivre TP2 réside dans sa soudabilité . Le cuivre traditionnel « dur » (comme le T2) contient des traces d’oxygène. Lorsque le T2 est chauffé ou soudé dans une atmosphère riche en hydrogène, il souffre d’une « fragilisation par l’hydrogène », entraînant des fissures microscopiques et une défaillance structurelle.

TP2 résout ce problème. Étant donné que le phosphore s'est déjà lié à l'oxygène et l'a éliminé, les tubes en cuivre TP2 peuvent être brasés et soudés en toute sécurité, garantissant ainsi des joints étanches. Cela en fait la « référence » pour les systèmes devant contenir des gaz ou des liquides à haute pression pendant des décennies.

1.3 TP2 vs TP1 : une brève comparaison

Bien que les deux soient désoxydés par le phosphore, le choix entre eux se résume souvent à un compromis entre conductivité thermique/électrique and rejoindre la fiabilité :

• TP1 (faible teneur en phosphore) : Contient moins de phosphore (0,005 % à 0,012 %). Il offre une conductivité plus élevée mais est légèrement plus sensible lors de processus de soudage complexes.
• TP2 (Haute Phosphore) : Contient plus de phosphore (0,013 % à 0,050 %). C'est le choix préféré des Industries du CVC et de la réfrigération car ses performances de soudage supérieures compensent la légère diminution de la conductivité.

1.4 Utilisations et industries courantes

Les tubes en cuivre TP2 constituent le « système circulatoire » des infrastructures modernes. En raison de leur combinaison unique de résistance à la corrosion et d’efficacité thermique, ils sont indispensables dans :

• CVC/R (chauffage, ventilation, climatisation et réfrigération) : Utilisé pour les conduites de réfrigérant et les serpentins d’évaporateur/condenseur.
• Plomberie et gaz : Transport sûr de l’eau potable et des gaz médicaux.
• Puissance et énergie : Échangeurs de chaleur dans les centrales électriques et les systèmes de refroidissement pour le matériel d'énergie renouvelable.
• Automobile : De plus en plus utilisé dans les systèmes de gestion thermique des batteries des véhicules électriques (VE).

Partie 2 : Normes et spécifications

Lors de l’achat ou de la spécification de tubes en cuivre TP2, il est essentiel d’utiliser la nomenclature internationale correcte pour garantir la qualité.

2.1 Normes industrielles communes

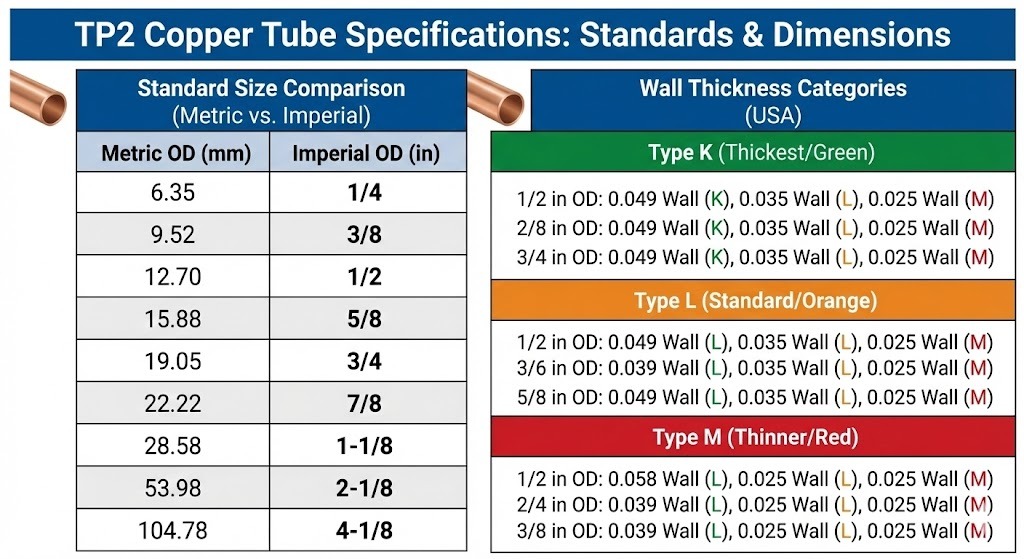

2.2 Spécifications dimensionnelles

Les tubes TP2 sont disponibles dans une vaste gamme de tailles, mais ils sont généralement classés par :

• Diamètre extérieur (OD) : Varie généralement de 2 mm à plus de 200 mm.
• Épaisseur de paroi : De « Ultra-mince » (0,2 mm) à « Heavy-wall » (5 mm pour une utilisation industrielle sous haute pression).
• Tolérances : Les tubes de précision ont souvent une tolérance de diamètre de /- 0,02 mm pour garantir un ajustement hermétique avec les raccords mécaniques.

Partie 3 : Composition chimique et propriétés physiques

3.1 Composition chimique : le rôle du phosphore

Les performances du cuivre TP2 sont dictées par sa grande pureté et le contrôle précis du phosphore. Selon les spécifications standards (telles que GB/T 5231 or ASTM C12200 ), la composition est strictement réglementée :

Pourquoi la fourchette de 0,013 % à 0,050 % ?
Si le phosphore est inférieur à 0,013 %, la désoxydation peut être incomplète, risquant de fragiliser les joints lors du soudage. Si elle dépasse 0,050 %, la conductivité thermique et électrique chute considérablement, réduisant ainsi l'efficacité des échangeurs de chaleur.

3.2 Propriétés physiques et mécaniques

Les tubes en cuivre TP2 sont appréciés pour leur résistance « douce » : ils sont suffisamment solides pour supporter des pressions élevées mais suffisamment ductiles pour être pliés en bobines complexes sans se fissurer.

A. Résistance à la traction et limite d'élasticité

La résistance à la traction dépend de la « trempe » (dureté) du tube :

• Doux (recuit, M) : >= 195 MPa. Très flexible, idéal pour le pliage à la main et les bobines serrées.
• Difficile (H) : >= 295 MPa. Rigide et solide, utilisé pour les conduites droites dans les lignes de plomberie et industrielles.
• Limite d'élasticité : Elle varie généralement de 60 à 150 MPa selon l'état.

B. Allongement

Celui-ci mesure la capacité du matériau à s’étirer avant de se casser. Le cuivre TP2 a généralement un taux d'allongement de >= 35 % à 40 % (à l'état recuit). Cette ductilité élevée permet au tube d'être dilaté, évasé ou serti sans se fracturer.

C. Conductivité thermique

Bien que l'ajout de phosphore réduit la conductivité par rapport au cuivre pur, le TP2 reste toujours un leader parmi les métaux :

• Conductivité thermique : Environ 330 - 350 W/(m·K) à 20°C.
• Remarque : C'est environ 2 à 3 fois plus élevé que l'aluminium et 20 fois plus élevé que l'acier inoxydable, c'est pourquoi c'est le matériau préféré pour les évaporateurs de climatiseurs.

D. Conductivité électrique

• Conductivité électrique : >= 70 % - 80 % IACS (Norme internationale de cuivre recuit).
• Bien qu'inférieur au IACS 100 % du cuivre sans oxygène (C10200), il est plus que suffisant pour les applications de mise à la terre et de synchronisation thermique où le soudage est également requis.

3.3 Tableau récapitulatif des constantes physiques

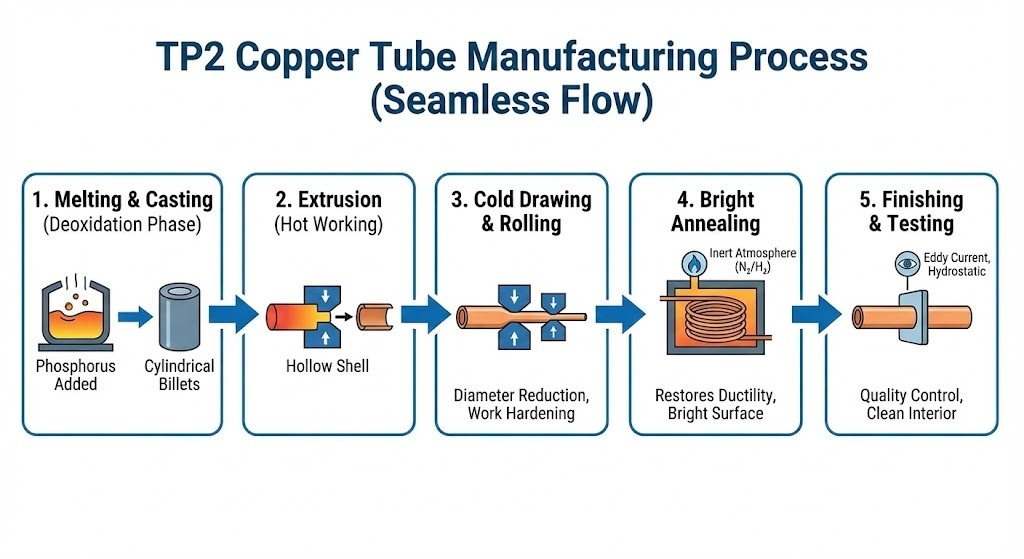

Partie 4 : Processus de fabrication des tubes en cuivre TP2

La production de tubes en cuivre TP2 est un voyage allant de la fusion à haute température au travail à froid de haute précision. La plupart des tubes TP2 haut de gamme sont produits sous forme tubes sans soudure , ce qui élimine le risque de rupture des cordons de soudure.

4.1 Flux de production étape par étape

1. Fusion et coulée (la phase de désoxydation) :
   Le cuivre cathodique de haute pureté est fondu dans un four à induction. Durant cette étape, du phosphore est ajouté au bain fondu. C’est le moment critique où l’oxygène est éliminé, transformant le lot en cuivre TP2. Le métal en fusion est ensuite coulé en billettes cylindriques solides.
2. Extrusion (travail à chaud) :
   La billette de cuivre est chauffée et forcée à travers une filière sous une pression massive pour créer une coque creuse à paroi épaisse. Ce « travail à chaud » détruit la structure du grain coulé, rendant le métal plus résistant et plus uniforme.
3. Étirage et laminage à froid :
   Pour atteindre le diamètre et l'épaisseur de paroi finaux, le tube subit plusieurs étapes de Étirage à froid or Laminage à froid (Pèlerinage). Le tube est tiré à travers des matrices de plus en plus petites. Ce processus augmente la résistance du métal grâce au « écrouissage ».
4. Recuit brillant :
   L'étirage à froid rend le cuivre dur et cassant. Pour restaurer la ductilité nécessaire au cintrage et à l'évasement (notamment pour les états « Doux » ou « Demi-dur »), les tubes sont chauffés dans un four à atmosphère contrôlée (généralement à l'azote ou à l'hydrogène) pour éviter l'oxydation. Il en résulte une surface propre et « brillante ».
5. Finition et nettoyage :
   Les tubes sont coupés à longueur ou enroulés. Pour les applications CVC, l’intérieur doit être chirurgicalement propre, car toute huile ou poussière résiduelle pourrait endommager un compresseur.

4.2 Mesures de contrôle de la qualité

Pour garantir que les tubes TP2 répondent aux normes internationales telles que ASTMB280 , les fabricants effectuent des tests rigoureux :

• Tests par courants de Foucault : Un test non destructif qui utilise des champs électromagnétiques pour détecter des fissures ou des piqûres invisibles dans la paroi du tube.
• Essais hydrostatiques : Le tube est rempli de fluide haute pression pour garantir qu'il peut résister aux pressions des réfrigérants modernes (comme le R-410A ou le R-32).
• Contrôle dimensionnel : Des pieds à coulisse de précision et des jauges laser garantissent que l'épaisseur de la paroi est uniforme, ce qui est essentiel pour maintenir les pressions nominales.

Partie 5 : Principales caractéristiques et avantages des tubes en cuivre TP2

Pourquoi TP2 est-il le « chouchou de l’industrie » ? Ses avantages vont au-delà de la simple conductivité.

5.1 Résistance supérieure à la corrosion

Le cuivre TP2 forme une couche patinée naturelle et protectrice lorsqu’il est exposé aux éléments. Contrairement à l’acier, il ne rouille pas. Dans le domaine de la plomberie et du CVC, cela signifie que le tube ne s'amincira pas et ne développera pas facilement de « fuites en trou d'épingle » au cours d'une durée de vie de 20 à 30 ans.

5.2 Efficacité thermique élevée

Comme indiqué dans la section propriétés, la conductivité thermique du TP2 est exceptionnelle. Dans un échangeur de chaleur, cela permet transfert de chaleur plus rapide dans un encombrement réduit, permettant la conception d'unités de climatisation compactes et à haut rendement.

5.3 Excellente « joignabilité »

Parce que le TP2 est désoxydé au phosphore, c'est le cuivre le plus convivial pour brasage et soudure . Les techniciens peuvent assembler rapidement des tubes à l'aide d'un chalumeau sans se soucier de la fragilisation du métal ou de la rupture du joint sous l'effet des vibrations.

5.4 Ductilité et formabilité

Le cuivre TP2 peut être facilement plié, expansé ou « serti » sans machinerie lourde spécialisée. Cette flexibilité est essentielle pour installer des conduites de réfrigérant dans des espaces restreints ou pour créer des serpentins d'évaporateur complexes.

5.5 100% Recyclabilité

Le cuivre est un matériau « permanent ». Les tubes en cuivre TP2 peuvent être recyclés indéfiniment sans aucune perte de performances. À une époque de ESG (Environnemental, Social et Gouvernance) objectifs, l’utilisation du cuivre est un choix durable pour les certifications de bâtiments écologiques.

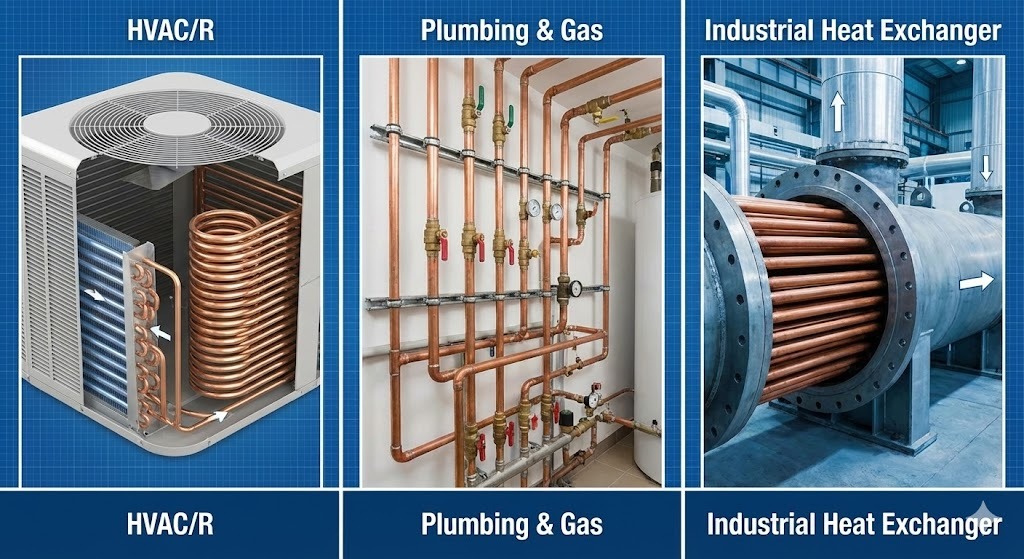

Partie 6 : Applications des tubes en cuivre TP2 dans tous les secteurs

6.1 CVC et réfrigération : le cœur du système

Il s’agit du secteur le plus dominant pour le cuivre TP2. Les réfrigérants modernes fonctionnent à des pressions élevées, ce qui nécessite la fiabilité sans faille qu'offre le TP2.

• Climatisation et pompes à chaleur : Utilisé pour connecter les unités intérieures et extérieures. La ductilité du TP2 lui permet d’être évasé et connecté à des vannes sans fuite.
• Réfrigération : Utilisé dans les chaînes du froid des supermarchés et les congélateurs industriels. Les tubes TP2 sont souvent « rainurés intérieurement » (ajoutant des micro-ailettes internes) pour augmenter encore la surface de transfert de chaleur, rendant le système plus économe en énergie.
• Évaporateurs et condenseurs : La conductivité thermique élevée du tube garantit un échange rapide de chaleur entre le réfrigérant et l’air.

6.2 Plomberie et distribution d'eau

Dans de nombreux bâtiments résidentiels et commerciaux haut de gamme, le cuivre TP2 est le choix privilégié pour les systèmes d’eau en raison de sa longévité et de ses bienfaits pour la santé.

• Eau Potable : Le cuivre est naturellement antimicrobien et inhibe la croissance de bactéries comme Légionelle .
• Drainage et ventilation : Parce que le TP2 résiste à la corrosion causée par les eaux grises et les savons agressifs, il est utilisé pour les systèmes de drainage durables pouvant durer plus de 50 ans.
• Tuyauterie de gaz : Sa capacité à supporter des pressions élevées et à résister au feu (incombustible) en fait le choix le plus sûr pour le transport de gaz médicaux dans les hôpitaux ou de gaz naturel dans les maisons.

6.3 Applications industrielles et chimiques

Au-delà des bâtiments standards, le cuivre TP2 gère le « gros travail » dans les usines de fabrication.

• Échangeurs de chaleur : Utilisé dans les refroidisseurs d’huile, les condenseurs de vapeur des centrales électriques et le traitement chimique.
• Tuyauterie de processus : Le TP2 est idéal pour transporter des fluides non acides mais nécessitant un environnement de température stable.
• Capteurs solaires thermiques : Utilisé dans les tubes « montants » des chauffe-eau solaires pour absorber et transférer la chaleur solaire vers le réservoir de stockage d’eau.

6.4 Applications électriques et de mise à la terre

Bien que le TP2 ait une conductivité légèrement inférieure à celle du cuivre pur T2, sa résistance supérieure et sa résistance à la corrosion le rendent utile pour des rôles électriques spécifiques :

• Tiges et manchons de mise à la terre : Utilisé pour protéger les systèmes électriques de la foudre et des surtensions, en particulier dans les environnements de sol où la corrosion constitue un risque.
• Bornes et connecteurs : Utilisé dans les composants électriques robustes où la pièce doit être brasée ou soudée à un autre composant.

Partie 7 : Techniques d'assemblage pour les tubes en cuivre TP2

La fiabilité d’un système en cuivre dépend fortement de la qualité de ses joints. Le TP2 étant désoxydé, il offre la plus large gamme d’options d’assemblage sans risque de dégradation du matériau.

7.1 Soudage et brasage

Il s'agit de la méthode la plus courante pour les tubes TP2 dans les domaines du CVC et de la plomberie.

• Soudure (soudure tendre) : Utilisé principalement en plomberie résidentielle. Il s’agit de métaux d’apport ayant un point de fusion inférieur à 450°C.
• Brasage (soudure dure) : La « norme » en matière de CVC/R. Il utilise des métaux d'apport (souvent à base d'argent) dont les points de fusion sont supérieurs à 450°C. La résistance du cuivre TP2 à la fragilisation par l’hydrogène permet un brasage à haute température au chalumeau, créant un joint souvent plus résistant que le tube lui-même.

7.2 Raccords mécaniques

Pour les environnements où une flamme nue n’est pas autorisée (comme les zones « sans torche » dans les hôpitaux ou les usines de haute technologie), des options mécaniques sont utilisées :

• Ajustement à la presse : Un outil sertit un raccord sur le tube, en utilisant un joint torique interne pour assurer l'étanchéité.
• Raccords à compression : Utilise un écrou et une virole en laiton pour comprimer le tube TP2 contre le raccord. Ceci est courant dans les conduites de gaz et les instruments à basse pression.

Partie 8 : Avantages et inconvénients du TP2

Pour prendre une décision éclairée, il est utile de voir les « avantages et inconvénients » résumés.

Avantages

• Soudage sécuritaire : La teneur élevée en phosphore évite les fissures lors des assemblages à haute température.
• Efficacité énergétique : Une conductivité thermique exceptionnelle permet d'économiser de l'énergie dans les applications de chauffage/refroidissement.
• Durabilité : Haute résistance à la corrosion générale et au tartre interne.
• Antibactérien : Tue naturellement 99,9 % des bactéries dans les deux heures suivant le contact.
• Durable : Entièrement recyclable et valeur de rebut élevée.

Inconvénients

• Compromis de conductivité : Sa conductivité électrique est inférieure à T2 (cuivre pur).
• Volatilité des coûts : Comme tous les produits en cuivre, le prix est soumis aux fluctuations du marché mondial des matières premières.
• Risque de vol : En raison de leur valeur de recyclage élevée, les canalisations en cuivre exposées peuvent être une cible de vol sur les chantiers.

Partie 9 : Entretien et soins pour la longévité

Bien que le cuivre TP2 soit un matériau « à installer et à oublier », suivre ces conseils garantit qu'il dure des décennies :

1. Évitez les flux excessifs : Lors du soudage, utilisez la quantité minimale de flux requise. Un flux excessif laissé à l’intérieur du tube peut provoquer une corrosion par piqûre localisée.
2. Prise en charge appropriée : Assurez-vous que les tubes sont soutenus par des supports cuivrés ou plastifiés. Évitez tout contact direct avec l'acier galvanisé ou le fer pour éviter corrosion galvanique .
3. Vitesse d'écoulement : En plomberie, maintenez la vitesse de l’eau dans les limites recommandées (généralement < 1,5 m/s pour l’eau chaude) pour éviter l’érosion-corrosion.
4. Nettoyage : Pour les échangeurs de chaleur industriels, un rinçage régulier avec des agents détartrants doux maintiendra le taux de transfert thermique élevé des parois TP2.

Conclusion : l'avenir des tubes en cuivre TP2

Les tubes en cuivre TP2 représentent l'équilibre parfait entre métallurgie et praticité. En ajoutant du phosphore pour désoxyder le cuivre, les ingénieurs ont créé un matériau non seulement très efficace pour transférer la chaleur, mais également incroyablement fiable à installer et à assembler.

Qu'il s'agisse des unités de climatisation qui assurent le confort de nos maisons, de la plomberie qui fournit de l'eau potable ou des systèmes de refroidissement de la prochaine génération de véhicules électriques, le TP2 reste le matériau fondamental pour une gestion moderne de la chaleur et des fluides. Lors du choix d'un matériau pour des applications à haute pression, haute température ou haute efficacité, le TP2 (C12200) constitue la référence éprouvée de l'industrie.

Partie 10 : Foire aux questions (FAQ)

Pour conclure l'article, voici quelques-unes des questions les plus courantes concernant les tubes en cuivre TP2 :

Q1 : Les tubes en cuivre TP2 peuvent-ils être utilisés pour l’eau potable ?
R : Oui. Le TP2 (C12200) est largement utilisé dans les systèmes de plomberie à l’échelle mondiale. Il est naturellement antimicrobien et répond aux normes de sécurité relatives à l’eau potable dans la plupart des juridictions.

Q2 : Quelle est la principale différence entre TP1 et TP2 ?
R : La principale différence est le Phosphore content . Le TP2 a une plage de phosphore plus élevée (0,013 % à 0,050 %), ce qui le rend supérieur pour le soudage et le brasage intensifs, tandis que le TP1 (0,005 % à 0,012 %) offre une conductivité thermique/électrique légèrement meilleure.

Q3 : Pourquoi le TP2 est-il préféré au T2 pour les applications CVC ?
R : Le cuivre T2 contient des traces d'oxygène qui provoquent une « fragilisation par l'hydrogène » lors du soudage, conduisant à des fissures. Le TP2 est désoxydé, ce qui signifie qu'il peut être brasé et soudé à plusieurs reprises sans perdre son intégrité structurelle.

Q4 : Les tubes TP2 sont-ils compatibles avec les nouveaux réfrigérants verts comme le R-32 ?
R : Oui. Les tubes sans soudure TP2 sont conçus pour supporter les pressions de fonctionnement plus élevées associées aux réfrigérants écologiques modernes, à condition que l'épaisseur de paroi soit correctement spécifiée.

Partie 11 : Résumé de la comparaison finale (Guide de sélection)

Ce tableau sert de référence rapide aux ingénieurs pour choisir la bonne qualité de cuivre pour leur projet spécifique.
